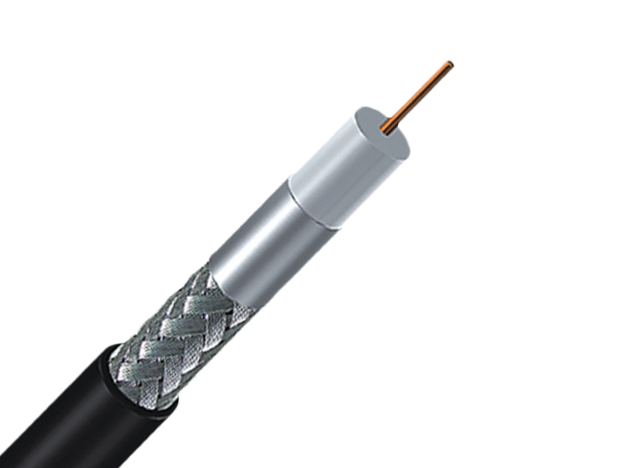

L-M-R 195 L-M-R 240 L-M-R 400 电缆

产品详情

基本结构

		L-M-R 195	L-M-R 240	L-M-R 400
内导体	材质	铜丝	铜丝	铜丝
内导体	直径	0.94mm	1.42mm	2.74mm
绝缘层	材质	发泡 PE	发泡 PE	发泡 PE
绝缘层	直径	2.79mm	3.81mm	7.24mm
屏蔽层	材质	铝箔 + 镀锡铜丝编织	铝箔 + 镀锡铜丝编织	铝箔 + 镀锡铜丝编织
屏蔽层	覆盖率	45%-90%	45%-90%	45%-90%
护套	材质	PVC/PE	PVC/PE	PVC/PE
	厚度	0.71mm	0.79mm	1.09mm
	直径	4.95±0.15mm	6.10±0.15mm	10.29±0.20mm

基本特点

阻抗(Ohm)		50±2	50±2	50±2
标准传播速度(%)		80	84	85
电容(Pf/m)		85	85	84
火花测试(Vac)		2000	3000	5000
回波损耗(Db)	50-300	20	20	20
回波损耗(Db)	300-1000	20	20	20
衰减 [68°f(20℃)] 最大值 (Db/100m)	频率(Mhz)	L-M-R 195	L-M-R 240	L-M-R 400
	50	8.53	5.58	2.95
	150	14.43	9.84	4.92
	300	20.74	14.08	7.2
	450	25.6	17.38	8.86
	500	26.95	17.4	9.39
	960	37.3	25.75	13.22
	1500	47.57	32.5	16.73
	2000	55.44	37.73	19.68
	2500	62.34	42.33	22.31
	5800	93.1	66.8	35.5
