产品详情

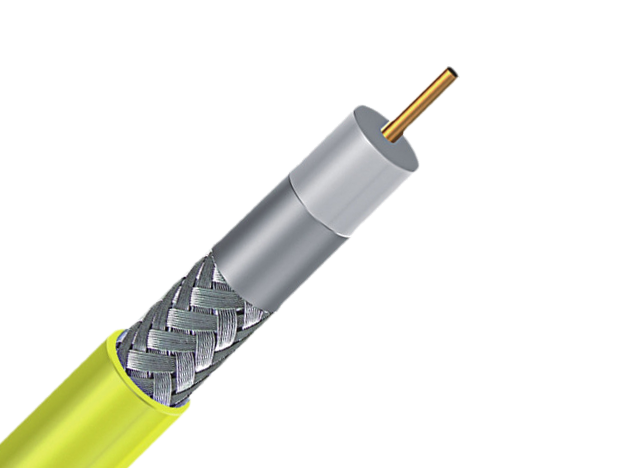

基本结构
| 标准屏蔽 | 三屏蔽 | 四屏蔽 | ||
| 内导体 | 材质 | 铜丝/铜包钢 | 铜丝/铜包钢 | 铜丝/铜包钢 |
| 直径 | 18awg | 18awg | 18awg | |
| 绝缘层 | 材质 | 发泡聚乙烯 | 发泡聚乙烯 | 发泡聚乙烯 |
| 直径 | 4.57mm | 4.57mm | 4.57mm | |
| 屏蔽层 | 材质 | 铝箔+铝丝编织 | 铝箔+铝丝编织+铝箔 | （铝箔+铝丝编织）*2 |
| 覆盖率 | 40%-95% | 40%-95% | 40%-60% | |
| 护套 | 材质 | PVC/PE | PVC/PE | PVC/PE |
| 厚度 | 0.80mm | 0.80mm | 0.86mm | |
| 直径 | 6.91mm | 7.06mm | 7.62mm |
基本特点
| 阻抗(Ohm) | 75±3 | ||
| 标准传播速度(%) | 85 | ||
| 电容(Pf/m) | 50 | ||
| 火花测试(Vac) | 3000 | ||
| 回波损耗(Db) | 20 | 20 | |
|
衰减 [68°f(20℃)] |
频率(Mhz) | 最大值(Db/100ft) | 最大值(Db/100m) |
| 5 | 0.58 | 1.9 | |
| 55 | 1.6 | 5.25 | |
| 187 | 2.85 | 9.35 | |
| 300 | 3.55 | 11.64 | |
| 450 | 4.4 | 14.43 | |
| 600 | 5.1 | 16.73 | |
| 750 | 5.65 | 18.54 | |
| 865 | 6.1 | 20.01 | |
| 1000 | 6.55 | 21.49 | |
