产品详情

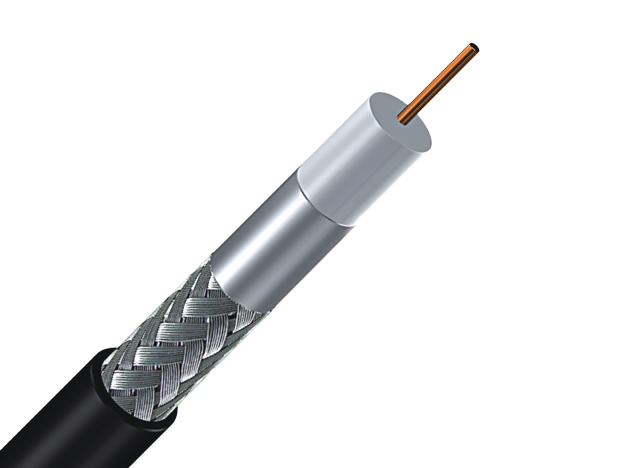

基本结构
| 标准屏蔽 | 三屏蔽 | 四屏蔽 | ||
| 内导体 | 材质 | 铜丝/铜包钢 | 铜丝/铜包钢 | 铜丝/铜包钢 |
| 直径 | 20awg | 20awg | 20awg | |
| 绝缘层 | 材质 | 发泡聚乙烯 | 发泡聚乙烯 | 发泡聚乙烯 |
| 直径 | 3.66mm | 3.66mm | 3.66mm | |
| 屏蔽层 | 材质 | 铝箔+铝丝编织 | 铝箔+铝丝编织+铝箔 | （铝箔+铝丝编织）*2 |
| 覆盖率 | 40%-95% | 40%-95% | 35%-53% | |
| 护套 | 材质 | PVC/PE | PVC/PE | PVC/PE |
| 厚度 | 0.80mm | 0.80mm | 0.86mm | |
| 直径 | 6.10mm | 6.10mm | 6.70mm |
基本特点
| 阻抗 | 75±3 | ||
| 标准传播速度 | 85 | ||
| 电容 | 50 | ||
| 火花测试 | 2500 | ||
| 回波损耗 | 20 | 20 | |
|
衰减 [68°f(20℃)] |
频率 | 最大值（Db/100ft） | 最大值（Db/100m） |
| 5 | 0.86 | 2.82 | |
| 55 | 2.05 | 6.73 | |
| 187 | 3.6 | 11.81 | |
| 300 | 4.45 | 14.6 | |
| 450 | 5.4 | 17.72 | |
| 600 | 6.2 | 20.34 | |
| 750 | 6.97 | 22.87 | |
| 865 | 7.52 | 24.67 | |
| 1000 | 8.12 | 26.64 | |
